Principales Productos Mecánicos y Eléctricos Fabricados

ANDRITZ ofrece una amplia variedad de diferentes tipos de turbinas (Pelton - para aplicaciones de cabeza alta y gran salida, Francis - para la gama media de cabezales netos y gran potencia hasta 800 MW por unidad y Kaplan - para la operación de cabeza baja con la salida pequeña de la unidad, Válvulas (Mariposa y Esférica), componentes eléctricos como regulador de velocidad, sistema de excitación y automatización de control y protección. También estamos mejorando nuestra nueva área de negocios servicios pequeños - Small Services (Repuestos y Servicios).

Turbinas

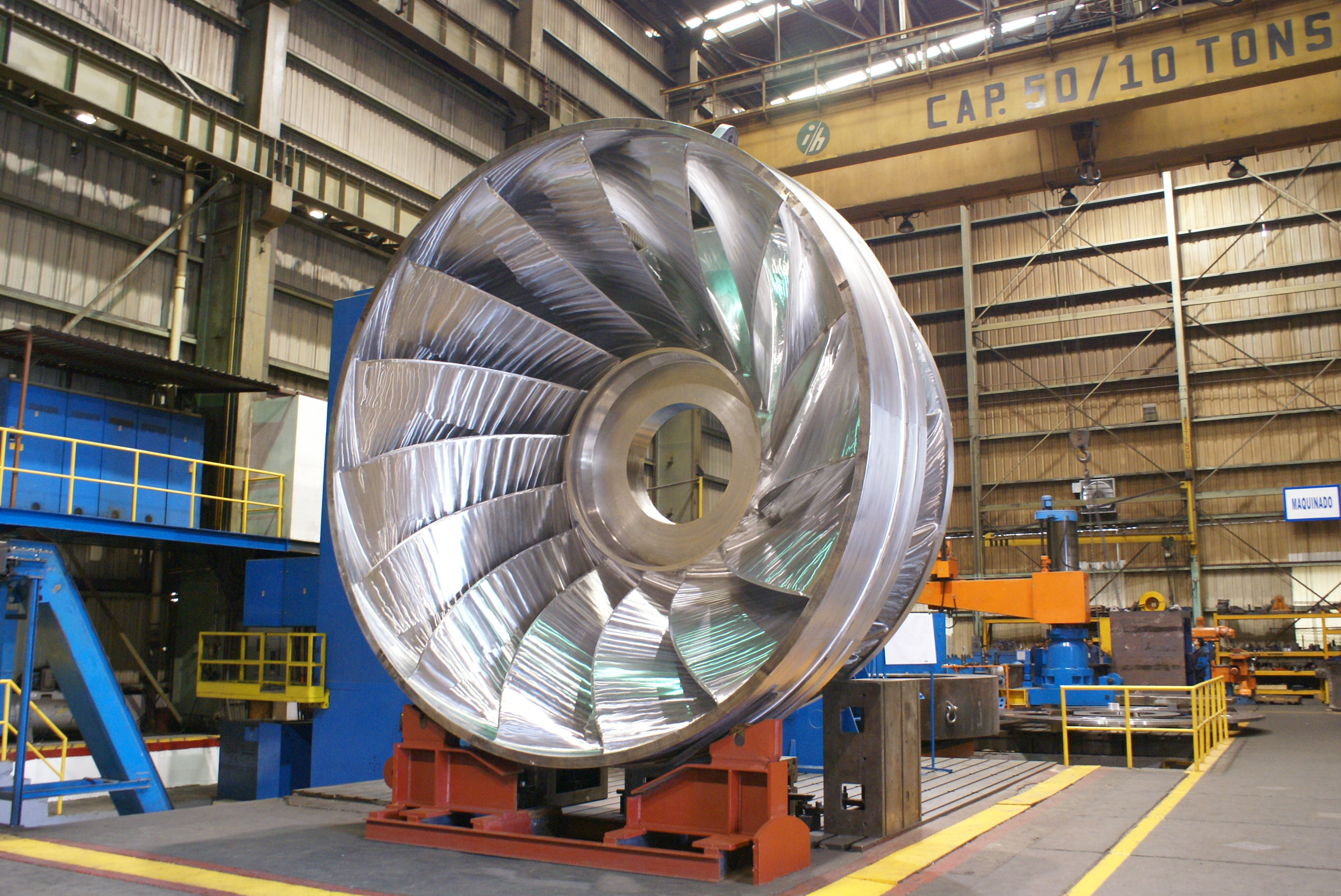

Turbinas Francis

Las turbinas Francis se caracterizan por su incomparable longevidad, durabilidad, confiabilidad y robustez y están disponibles en diferentes configuraciones, horizontales o verticales, con flexibilidad de diseño para garantizar la mejor eficiencia y fiabilidad de operación en las condiciones más extremas.

La turbina Francis es una turbina de reacción interna que combina conceptos de flujo radial y axial. Es la turbina de agua más común actualmente en uso, son ideales para aplicaciones de energía con una cabeza media de hasta 700m y una salida de hasta 800 MW por unidad.

Turbinas Pelton

El rodete Pelton es una turbina de agua de tipo impulso que extrae energía del impulso del agua en movimiento. El agua se dirige con alta velocidad a través de boquillas contra los cangilones, dispuestas alrededor del borde circunferencial de una rueda motriz - el rodete. El diseño del eje puede estar en posición horizontal en combinación con una o dos boquillas por rodete, o en posición vertical con hasta seis boquillas por rodete.

ANDRITZ Hydro fabrica diferentes métodos para los rodetes Pelton.

  • Fully Forged. Los cangilones se fabrican fuera del disco del corredor.
  • HIWELDTM: Las piezas de cuchara fundidas o forjadas se suelda en el disco.
  • MicroGussTM: Los cangilones se sueldan sobre el disco forjado.

Turbinas Kaplan

La turbina Kaplan es una turbina de agua tipo hélice con 4 a 7 cuchillas ajustables que son movibles, permitiendo ajustar la descarga de agua y la salida de la turbina. Es una turbina de reacción hacia fuera, que resulta en una presión de agua cambiada mientras que el agua se mueve a través de la turbina y da para arriba su energía. La turbina consiste en las cuchillas del rodete de acero inoxidable montadas en el cangilón del rodete y la tapa del rodete en el lado inferior del cangilón, realzando la forma hidráulica optimizada.

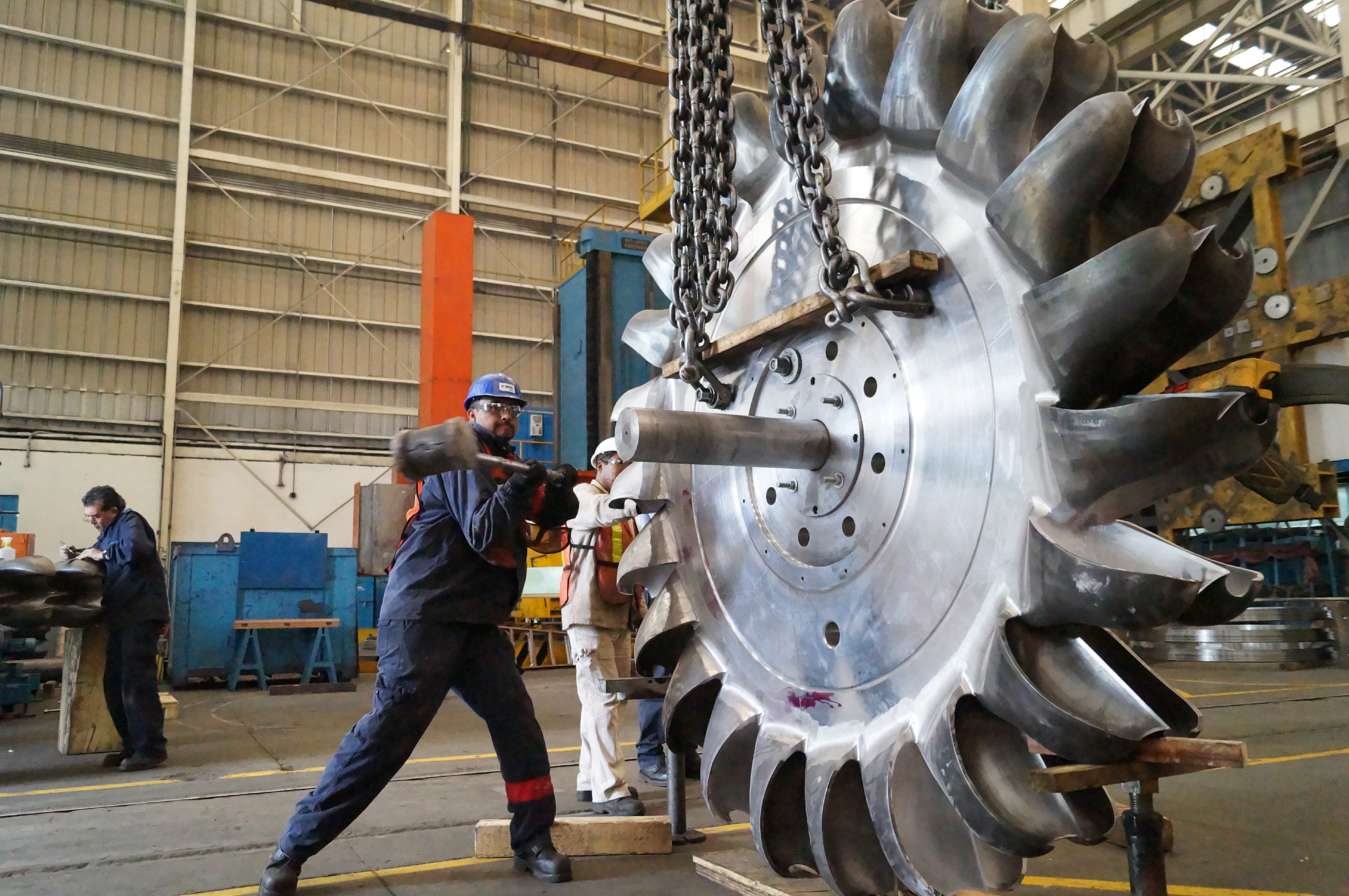

Pelton turbine for the hydroelectric plant Necaxa in México

Válvulas

Válvulas mariposa

Las válvulas de mariposa se fabrican hasta un diámetro de 6,000 mm y una presión de diseño de 64 bar, están equipadas con un tipo de lente o un tipo de puerta de rejilla (flujo continuo). Son operados por sistemas hidráulicos de aceite para apertura y cierre, o por cierre de peso y presión hidráulica para la apertura.

Válvulas esféricas

Las válvulas esféricas se fabrican hasta un diámetro de 3,300 mm y una presión de diseño de 200 bar, tienen una pérdida de carga mínima debido a un flujo completamente libre. Por lo general, se instalan como válvulas de entrada y válvulas de bomba de alta presión y están equipadas con sellado de servicio y mantenimiento controlado. El sistema de control funciona con la presión hidráulica del aceite o por el sistema de presión del agua.

Regulador de Velocidad

El regulador de velocidad es la parte esencial de la unidad de potencia hidráulica para la conversión eficiente de energía hidráulica a energía eléctrica.

El regulador de velocidad digital se queda con los requisitos funcionales del cliente debido a una solución escalable y modular. Puede ser implementado como solución independiente o como parte integrada de la estructura existente. Las simulaciones precedentes y los estudios de estabilidad aseguran un control estable y fiable.

ANDRITZ Hydro ofrece los paquetes completos de la unidad de la energía hidráulica del aceite (HPU) incluyendo el tanque del sumidero, las bombas, las válvulas de control y de relé principales, los filtros, los dispositivos de supervisión, y los acumuladores de presión. El concepto estándar tiene un diseño modular con el uso de componentes industriales confiables y una presión de diseño de hasta 250 bar.

Sistema de excitación

El sistema de excitación de un generador síncrono permite suministrar la energía generada por un motor (turbina) a la red eléctrica. Como resultado, se asigna alta prioridad a la confiabilidad y disponibilidad del equipo de excitación al elegir sistemas.

Los sistemas de excitación representan alta disponibilidad, eficiencia, robustez, alto tiempo de MTBF y una vida útil de aproximadamente 30 años o más.

Tipos de sistemas de excitación THYNE:

  • THYNE1 (para generadores pequeños con o sin máquinas excitadoras, hasta 30 A de corriente de campo)
  • THYNE400 (para generadores con máquinas excitadoras, hasta 400 A de corriente de campo)
  • THYNE500 (excitación estática para generadores con anillos deslizantes, hasta 200 A de corriente de campo)
  • THYNE600 (excitación estática para generadores con anillos deslizantes, hasta 10000 A de corriente de campo)

Sistema de control y protección

El concepto de sistema ACP (Automatización, Control y Protección) de la familia de productos SICAM, ofrece alta funcionalidad y flexibilidad para diferentes tareas de automatización (control de funciones auxiliares, secuencias start / stop, monitoreo y control de servicios externos, comunicación a estaciones remotas y centros de control).

La funcionalidad equilibrada permite la combinación flexible de tareas de automatización, telecontrol y comunicación. Suplementada por el rendimiento escalable y varias configuraciones de redundancia, se puede lograr una óptima adaptación a los respectivos requisitos del proceso. Todas las actividades de ingeniería, hasta diagnósticos del sistema y pruebas en línea, también se pueden realizar de forma remota con la TOOLBOX II.

Generadores

Servicios de diagnóstico, mantenimiento y reparación de generadores de centrales hidroeléctricas principalmente. El objetivo es conocer el estado actual de cada uno de ellos para proporcionar el apoyo necesario en los trabajos y servicios requeridos.

Servicios Pequeños (Small Services)

Suministro de productos (piezas de repuesto que no requieren una profunda implicación de ingeniería) y Servicios (mantenimiento, servicios de campo, soporte de emergencia y capacitación) con baja complejidad técnica o comercial de acuerdo con la necesidad de los clientes.

hy-mex-manufacturing-in-morelia-view-workshop

Fabricación en Morelia

ANDRITZ utiliza estándares de fabricación del más alto nivel para satisfacer las necesidades de los clientes en términos de calidad, costos y tiempo, cubriendo varios pasos del proceso en la cadena de valor.

Lea mas
hy-location-morelia

ANDRITZ Hydro en Morelia

ANDRITZ es un proveedor mundial de equipos electromecánicos y servicios para centrales hidroeléctricas. ANDRITZ HYDRO ha operado en el sector de la generación de la energía hidráulica desde hace más de 170 años.

Lea mas
